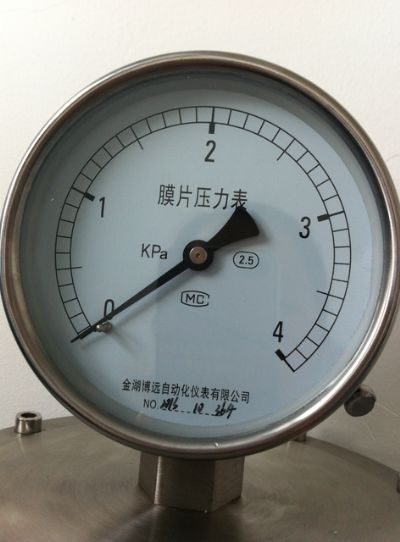

膜片压力表
金湖博远自动化仪表有限公司
免费询价
24小时免费质询电话0517-86951095
- 产品详情
BY-YPF膜片压力表适用于测量有一定腐蚀性、粘稠介质和非结晶及非凝固的各种流体介质的压力或负压。
可根据测量介质对腐蚀性能的不同要求而选用不同材料的膜片。 外壳用不锈钢材料的仪表，可在工作环境较恶劣的情况下使用
| BY-YPF膜片压力表适用于测量有一定腐蚀性、粘稠介质和非结晶及非凝固的各种流体介质的压力或负压。 可根据测量介质对腐蚀性能的不同要求而选用不同材料的膜片。 外壳用不锈钢材料的仪表，可在工作环境较恶劣的情况下使用。 |
结构原理 |
| 仪表由测量系统（包括接头、法兰、膜片）、传动机构、指示装置和外壳组成。 在被测介质的压力作用下，仪表的弹性元件（膜片）产生与压力大小成正比的弹性变形一位移，借助连杆经传动机构放大，由指示装置指示被测压力值。 |
技术参数 |
| ● 测量范围、承压部尺寸 |
| 型号测量范围顾压部尺寸D1BY-YPF-100A0～0.06；0～0.1；0～0.16；0～0.25；0～0.4； 0～0.6；0～1.0；0～1.6；0～2.5；-0.1～0；-0.1～0.06；-0.1～0.15； -0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5； -0.1～2.4MPaφ85BY-YPF-100BBY-YPF-100B-Fφ115BY-YPF-150Aφ85BY-YPF-150BBY-YPF-150B-Fφ115BY-YPF-100BBY-YPF-100B-F0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；-1.6～0；-2.5～0；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；-0.8～0.8；-1.2～1.2；-2～2；-3～3；-5～5；-8～8；-12～12；-20～20KPaφ160BY-YPF-150BBY-YPF-150B-Fφ160 |
注：0～40，-40～0，±20KPa规格承压部尺寸D1；为φ85 |
